Tujuan :
- Membuat seluruh device dapat saling terhubung.
- Static Routing
- Routing EIGRP
- VLAN
- Intervlan
- Trunking
- DHCP Server
- Wireless
- DNS Server
Lakukan konfigurasi pada R1 terlebih dahulu.
Jika sudah, konfigurasi ip address untuk router tersebut.
Setelah itu lakukan konfigurasi EIGRP pada R1.
Lalu tambahkan static routing.IDN-R1(config)#ro ei 1IDN-R1(config-router)#net 12.12.12.0IDN-R1(config-router)#no autIDN-R1(config-router)#ex
Selanjutnya, lakukan konfigurasi DNS Server pada Server.IDN-R1(config)#ip route 123.123.123.0 255.255.255.0 12.12.12.2IDN-R1(config)#ip route 113.113.113.0 255.255.255.0 12.12.12.2IDN-R1(config)#ip route 10.10.10.0 255.255.255.0 12.12.12.2IDN-R1(config)#ip route 20.20.20.0 255.255.255.0 12.12.12.2IDN-R1(config)#ip route 30.30.30.0 255.255.255.0 12.12.12.2IDN-R1(config)#ip route 40.40.40.0 255.255.255.0 12.12.12.2
Setelah itu konfigurasi ip address untuk server.
Jika sudah, lakukan verifikasi table routing yang dimiliki oleh R1.
Maka akan terlihat beberapa routing yang sudah kita buat sebelumnya. Selanjutnya lakukan konfigurasi pada R2.
Tambahkan ip address terlebih dahulu pada R2.
Selanjutnya tambahkan routing eigrp pada R2.
Lalu tambahkan static route untuk menuju jaringan local yang dimiliki setiap router.IDN-R2(config)#ro ei 1IDN-R2(config-router)#net 12.12.12.0IDN-R2(config-router)#net 23.23.23.0IDN-R2(config-router)#net 24.24.24.0IDN-R2(config-router)#net 21.21.21.0IDN-R2(config-router)#no autIDN-R2(config-router)#ex
Jika sudah, selanjutnya lakukan konfigurasi pada R3.IDN-R2(config)#ip route 111.111.111.0 255.255.255.0 12.12.12.1IDN-R2(config)#ip route 123.123.123.0 255.255.255.0 23.23.23.3IDN-R2(config)#ip route 113.113.113.0 255.255.255.0 23.23.23.3IDN-R2(config)#ip route 10.10.10.0 255.255.255.0 24.24.24.4IDN-R2(config)#ip route 20.20.20.0 255.255.255.0 24.24.24.4IDN-R2(config)#ip route 30.30.30.0 255.255.255.0 24.24.24.4IDN-R2(config)#ip route 40.40.40.0 255.255.255.0 21.21.21.1
Tambahkan ip address terlebih dahulu pada interface yang akan digunakan oleh R3.
Selanjutnya lakukan konfigurasi DHCP pada R3 agar client mendapatkan ip dhcp.
Setelah itu pastikan client mendapatkan ip dhcp.IDN-R3(dhcp-config)#net 113.113.113.0 255.255.255.0IDN-R3(dhcp-config)#defIDN-R3(dhcp-config)#def 113.113.113.3IDN-R3(dhcp-config)#dns 111.111.111.2IDN-R3(dhcp-config)#ex
Jika sudah, tambahkan routing eigrp terlebih dahulu.
Setelah itu tambahkan static routing.IDN-R3(config)#ro ei 1IDN-R3(config-router)#net 23.23.23.0IDN-R3(config-router)#no autIDN-R3(config-router)#ex

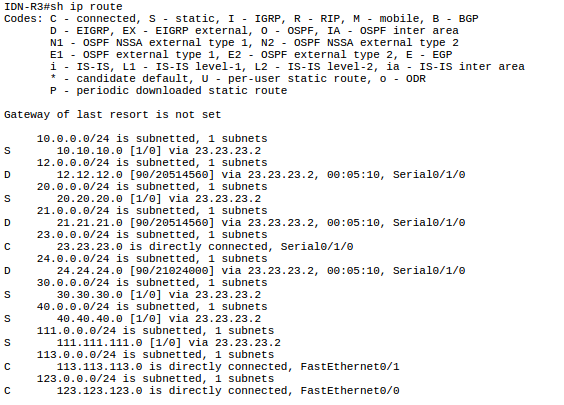

Lakukan verifikasi table routing yang dimiliki oleh R3.IDN-R3(config)#ip route 111.111.111.0 255.255.255.0 23.23.23.2IDN-R3(config)#ip route 10.10.10.0 255.255.255.0 23.23.23.2IDN-R3(config)#ip route 20.20.20.0 255.255.255.0 23.23.23.2IDN-R3(config)#ip route 30.30.30.0 255.255.255.0 23.23.23.2IDN-R3(config)#ip route 40.40.40.0 255.255.255.0 23.23.23.2
Selanjutnya, lakukan konfigurasi pada server.
Tambahkan ip address terlebih dahulu untuk server tersebut.
Setelah itu tambahkan DNS pada server tersebut.
Jika sudah, selanjutnya kita akan melakukan konfigurasi pada MLS terlebih dahulu.
Setelah itu tambahkan ip address terlebih dahulu pada interface yang menuju router 2.
Lalu tambahkan VLAN 40 pada MLS dan berikan ip address untuk vlan tersebut.
Setelah itu, definisikan port mana saja yang akan di daftarkan ke dalam vlan yang sudah kita buat tadi.IDN-MLS1(config)#vlan 40IDN-MLS1(config-vlan)#name VLAN40-IDNIDN-MLS1(config-vlan)#exIDN-MLS1(config)#int vlan 40IDN-MLS1(config-if)#ip addr 40.40.40.1 255.255.255.0IDN-MLS1(config-if)#ex
IDN-MLS1(config)#int ra fa0/2-3Jika sudah, konfigurasi DHCP Server pada MLS untuk diberikan kepada vlan 40.
IDN-MLS1(config-if-range)#sw mod accIDN-MLS1(config-if-range)#sw acc vlan 40IDN-MLS1(config-if-range)#ex
Selanjutnya, tambahkan routing eigrp terlebih dahulu.IDN-MLS1(config)#ip dhcp pool vlan40IDN-MLS1(dhcp-config)#net 40.40.40.0 255.255.255.0IDN-MLS1(dhcp-config)#def 40.40.40.1IDN-MLS1(dhcp-config)#dns 111.111.111.2IDN-MLS1(dhcp-config)#ex
Setelah itu static route.IDN-MLS1(config)#ip routingIDN-MLS1(config)#ro ei 1IDN-MLS1(config-router)#net 21.21.21.0IDN-MLS1(config-router)#no autIDN-MLS1(config-router)#ex
Lalu verifikasi table routing yang dimiliki oleh MLS1.IDN-MLS1(config)#ip route 111.111.111.0 255.255.255.0 21.21.21.2IDN-MLS1(config)#ip route 123.123.123.0 255.255.255.0 21.21.21.2IDN-MLS1(config)#ip route 113.113.113.0 255.255.255.0 21.21.21.2IDN-MLS1(config)#ip route 10.10.10.0 255.255.255.0 21.21.21.2IDN-MLS1(config)#ip route 20.20.20.0 255.255.255.0 21.21.21.2IDN-MLS1(config)#ip route 30.30.30.0 255.255.255.0 21.21.21.2
Jika sudah, selanjutnya lakukan konfigurasi pada device bagian bawah.
Tambahkan VLAN terlebih dahulu kepada kedua switch, lalu definisikan port mana saja yang akan dimasukkan ke setiap vlan.
IDN-SW1(config)#vlan 10IDN-SW1(config-vlan)#name VLAN10-IDNIDN-SW1(config-vlan)#exIDN-SW1(config)#vlan 20IDN-SW1(config-vlan)#name VLAN20-IDNIDN-SW1(config-vlan)#exIDN-SW1(config)#int fa0/1IDN-SW1(config-if)#sw mod trIDN-SW1(config-if)#exIDN-SW1(config)#int fa0/2IDN-SW1(config-if)#sw mod accIDN-SW1(config-if)#sw acc vlan 10IDN-SW1(config-if)#exIDN-SW1(config)#int fa0/3IDN-SW1(config-if)#sw mod accIDN-SW1(config-if)#sw acc vlan 20IDN-SW1(config-if)#ex

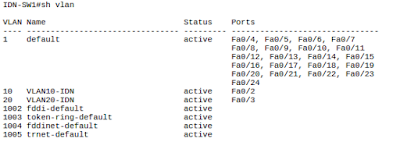

Jika sudah, lakukan verifikasi vlan pada kedua switch yang ada.IDN-SW2(config)#vlan 30IDN-SW2(config-vlan)#name VLAN30-IDNIDN-SW2(config-vlan)#exIDN-SW2(config)#int fa0/1IDN-SW2(config-if)#sw mod trIDN-SW2(config-if)#exIDN-SW2(config)#int ra fa0/2-3IDN-SW2(config-if-range)#sw mod accIDN-SW2(config-if-range)#sw acc vlan 30IDN-SW2(config-if-range)#ex
Jika sudah, selanjutnya lakukan konfigurasi pada R4.
Tambahkan ip address terlebih dahulu pada interface yang menuju ke R2. Setelah itu, Konfigurasi intervlan dikarenakan nantinya R4 akan dijadikan gateway oleh jaringan local yang ada di switch.
Jika sudah, tambahkan routing pada R4. Tambahkan routing eigrp terlebih dahulu.IDN-R4(config)#int fa0/0IDN-R4(config-if)#no shutIDN-R4(config-if)#exIDN-R4(config)#int fa0/0.10IDN-R4(config-subif)#en dot 10IDN-R4(config-subif)#ip addr 10.10.10.4 255.255.255.0IDN-R4(config-subif)#exIDN-R4(config)#int fa0/0.20IDN-R4(config-subif)#en dot 20IDN-R4(config-subif)#ip addr 20.20.20.4 255.255.255.0IDN-R4(config-subif)#exIDN-R4(config)#int fa0/1IDN-R4(config-if)#no shutIDN-R4(config-if)#exIDN-R4(config)#int fa0/1.30IDN-R4(config-subif)#en dot 30IDN-R4(config-subif)#ip addr 30.30.30.4 255.255.255.0IDN-R4(config-subif)#ex
Setelah itu tambahkan static routing.IDN-R4(config)#ro ei 1IDN-R4(config-router)#net 24.24.24.0IDN-R4(config-router)#no autIDN-R4(config-router)#ex
Lalu lakukan verifikasi routing table.IDN-R4(config)#ip route 111.111.111.0 255.255.255.0 24.24.24.2IDN-R4(config)#ip route 123.123.123.0 255.255.255.0 24.24.24.2IDN-R4(config)#ip route 113.113.113.0 255.255.255.0 24.24.24.2IDN-R4(config)#ip route 40.40.40.0 255.255.255.0 24.24.24.2
Maka akan terlihat beberapa routing yang sudah kita tambahkan tadi. Setelah itu lakukan verifikasi pengiriman packet.
Maka akan berhasil.
Untuk PKT file diatas, dapat di download pada laman berikut.
SuperlabCisco3-Kosong
