Pengertian Gns3, Installasi Gns3 , dan cara memasukan IOS Router pada GNS3

A. Pengertian GNS3

Apa itu GNS3 ??? berikut penjelasan yang saya baca dan dapatkan dari beberapa artikel di internet yang kemudian saya rangkum. GNS3 adalah software permodelan yang berbasis GUI atau (Graphical User Interface). Software ini bisa dibilang gabungan dari Cisco Paket Tracer dan Virtualbox, akan tetapi software ini lebih menggambarkan kondisi nyata dalam mengkonfigurasi router langsung dibanding dengan Cisco Paket Tracer. GNS3 pun memungkinkan simulasi jaringan yang komplek, karena menggunakan operating system asli dari perangkat jaringan seperti cisco dan juniper.

Prinsip kerja dari GNS3 adalah mengemulasikan Cisco IOS pada komputer anda, sehingga PC atau Laptop anda dapat berfungsi layaknya sebuah atau beberapa router bahkan switch, dengan cara mengaktifkan fungsi dari EthernetSwicth Card. GNS adalah program open source, program ini gratis dan dapat digunakan pada beberapa Operating System seperti Windows, Linux, dan MacOS X.

B. Cara Menginstall GNS3

Di sini saya akan menjelaskan dan menggambarkan bagaimana cara untuk Meng-install dan konfigurasi GNS3, pada Laptop atau PC, berikut penjelasannya,

1. Pertama pastikanlah anda memiliki software GNS3 dan bagi anda yang belum memiliki atau mempunyai software-nya silahkan anda download terlebih dahulu di web atau link berikut http://gns3.net/ download win32-all-in-one. di sini saya menggunakan GNS3-1.2.2-all-in-one.

2. Bila telah selesai di download silahkan buka folder-nya dan doubleclick atau click kemudian tekan Enter software-nya seperti gambar di bawah ini.

3. Jika telah di doubleclick maka akan muncul Tab seperti gambar dibawah. untuk memulai proses meng-install silahkan pilih atau click "Next >".

4. Jika sudah, kemudian pilih atau click "I Agree" untuk menyetujui persyaratan-persyaratan yang terdapat dalam Tab dan untuk melanjutkan proses meng-install. Seperti yang terlihat pada gambar di bawah ini.

5. Selanjutnya, pilih atau click saja "Next >" Seperti pada gambar dibawah ini.

6. Lalu pilih atau click kembali "Next >" Seperti yang terlihat pada gambar dibawah ini.

7. Kemudian kita akan di minta untuk memilih tempat untuk menyimpan folder untuk GNS3. Langsung saja pilih atau click "Install" . Seperti pada gambar berikut.

8. Kemudian ketika proses installasi mulai berjalan, tiba-tiba muncul Tab yang menuyuruh kita untuk meng-install WinPcap 4.1.3 Setup terlebih dahulu. Pilih atau click "OK" Seperti yang anda lihat pada gambar di bawah ini.

9. Setelah itu, proses untuk meg-install WinPcap 4.1.3 Setup akan di mulai, untuk memulai meng-install silahkan pilih atau click "Next >". Seperti yang terlihat pada gambar di bawah ini.

10. Lalu kita akan di minta untuk menyetujui persyaratan-persyasyarat yang terdapat dalam Tab seperti gambar dibawah ini. untuk menyetujui dan melanjutkan installasi pilih atau click "I Agree".

11. Kemudian centang kotak yang berada dalam Tab dan pilih atau click "Install". Seperti yang anda lihat pada gambar di bawah ini.

12. Kemudian pilih atau click "Finish" untuk menyelesaikan proses installasi. Seperti gambar yang anda lihat dibawah ini.

13. Setelah kita selesai meng-install WinPcap 4.1.3 Setup kita akan melanjutkan untuk meng-install GNS3. ketika proses installlasi berjalan muncul kembali Tab yang memberitahu bahwa kita sedang tidak dalam sambungan internet karena dalam proses installasi kita diminta untuk men-download Wireshark-win32-1.12.1.exe. pilih atau click saja "Cancel" seperti yang anda lihat pada gambar dibawah ini.

14. Lalu pilih atau click "OK" untuk melanjutkan proses installasi.

15. Kemudian proses intallasi akan berjalan kembali seperti pada gambar dibawah ini. Biarkan proses berjalan hingga selesai.

16. Bila proses sudah selesai seperti gambar dibawah ini silahkan pilih atau click "Next >" untuk melanjutkan.

17. Kemudian centang kotak yang berada di dalam Tab untuk memulai GNS3. Lalu pilih atau click "Finish" untuk menyelesaikan proses installasi GNS3. Seperti pada gambar di bawah ini.

18. Bila sudah maka GNS3 siap untuk digunakan di dalam PC atau Laptop anda.

C. Cara Memasukan IOS Router Kedalam GNS3

Setelah kita selesai meng-install GNS3, Selanjutnya saya akan sedikit berbagi ilmu yaitu bagaimana cara untuk memasukan IOS Router kedalam GNS3 langsung saja anda lihat caranya berikut penjelasannya,

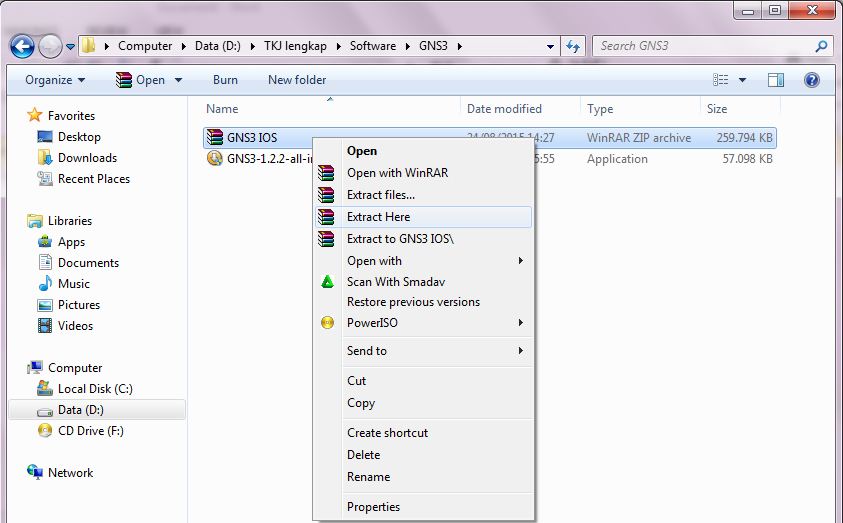

1. Langkah awal adalah download IOS Router untuk GNS3 di www.Google.co.id jika sudah buka folder-nya dan bila file yang anda download berbentuk WinRAR atau WinZIP yang harus anda lakukan adalah click kanan > Extract Here seperti gambar di bawah ini.

2. Bila sudah maka akan muncul gambar seperti dibawah ini. Biarkan proses selesai hingga muncul folder GNS3.

3. Kemudian buka GNS3 bila sudah pilih atau Click “Cancel” seperti nampak pada gambar dibawah ini.

4. Setelah itu click “Edit” dan click “Preferences” atau agar lebih cepat tekan tombol “Ctrl+Shift+P” seperti yang terlihat pada gambar.

5. Kemudian akan muncul Tab pilih “IOS routers” kemudian pilih “New” maka akan muncul Tab lalu pilih menu “Browse...” seperti pada gambar di bawah ini.

6. Setelah memilih “Browse...” buka folder GNS3 IOS yang telah di extract lalu pilih router yang ingin anda masukan. Disini saya akan memasukan router c2691 lalu pilih “Open”. Seperti pada gambar dibawah ini.

7. Setelah itu maka akan muncul gambar seperti dibawah ini. Pilih saja “Yes”.

8. Setelah itu akan muncul gambar seperti dibawah ini, tunggu saja hingga prosesnya selesai.

9. Kemudian jika selesai pilih saja “Next >” seperti pada gambar berikut ini.

10. Kemudian kita akan memberikan nama router yang akan kita bentuk, biarkan saja dan pilih “Next >”. Seperti yang anda lihat pada gambar dibawah ini.

11. Lalu kita akan diminta untuk memberikan kapasitas Memori pada router. Semakin besar kapasitas Memori semakin berat router berjalan. Saya sarankan biarkan saja lalu pilih “Next >”. Seperti gambar di bawah.

12. Setelah itu kita masuk kedalam pemberian slot pada router kita pilih “Next >” seperti pada gambar.

13. Lalu pilih “Next >” seperti terlihat pada gambar dibawah.

14. Kemudian Pilih “Idle-PC Finder” biarkan proses berjalan hingga selesai.

Seperti nampak pada gambar.

15. Setelah proses selesai pilih “Next >” sepeti gambar dibawah ini.

16. Lalu pilih “Ok” untuk menyelesaikan router yang telah dibuat. Seperti nampak pada gambar.

17. Bila sudah anda dapat menggunakan GNS3 dan untuk melihat router yang telah di buat tinggal click saja sesuai gambar di bawah ini. Jika anda ingin menambahkan router tinggal ulangi langkah-langkah di atas.

18. Lalu untuk mengecek bahwa router yang kita buat tadi berjalan, drag router ke laman tengah disini saya menggunakan 2 router yaitu c2691 dan c3640 seperti gambar dibawah.

19. Kemudian sambungkan kedua router tersebut dengan menggunakan kabel, dengan cara seperti gambar dibawah ini. kedua router masih dalam keadaan mati karena kabel tidak berwarna hijau tapi merah.

20. Setelah itu untuk menyalakan router pilih menu seperti gambar dibawah ini. setelah di pilih maka kedua router akan berwarna hijau yang artinya router menyala.

21. setelah anda melakukan sesuai gambar diatas maka akan muncul tab bertulisan hijau seperti gambar dibawah ini. itu menunjukan bahwa router bisa digunakan dan anda tinggal mengkonfigurasi sesuai keperluan atau kemauan anda.
